Megbízható kipufogóventilátor AC motor útmutató: Típusok, műszaki adatok és választék

A kipufogóventilátor AC motor fő típusai

A szellőztetőrendszer kiválasztásakor vagy tervezése során ismerje meg a különböző típusokat Kipufogóventilátor AC motor döntő fontosságú. A váltakozó áramú motorok indítási módjuktól és tekercselésüktől függően jelentősen eltérő hatásfokkal, nyomatékkal és költségjellemzőkkel rendelkeznek.

Az alábbiak a leggyakoribb típusok Kipufogóventilátor AC motor szellőztetésre használják:

Árnyékolt pole motorok

Ez a legegyszerűbb szerkezeti formája an Kipufogóventilátor AC motor . Forgó mágneses teret hoz létre azáltal, hogy rézgyűrűt (árnyékoló tekercset) helyez az egyes állórészpólusok egy része köré.

Jellemzők: Rendkívül alacsony költség, nincs szükség kondenzátorra vagy centrifugális kapcsolókra, és rendkívül robusztus felépítés.
Alkalmazások: Általában kis fürdőszobai elszívó ventilátorokban, háztartási ventilátorokban és mikro hűtőventilátorokban található.

PSC motorok (permanens split kondenzátor)

A PSC motor a jelenlegi iparági szabvány a közép- és csúcskategóriás kategóriákban Kipufogóventilátor AC motor alkalmazások. Állandóan csatlakoztatott futási kondenzátort használ a hatékonyság és a zökkenőmentes működés érdekében.

Jellemzők: Nagyobb hatásfok, mint az árnyékolt pólusú motorok, alacsonyabb működési zaj, és bizonyos fokú sebességszabályozást támogat.
Alkalmazások: Széles körben használják konyhai páraelszívókban, kereskedelmi irodai szellőztetésben és HVAC terminálegységekben.

CSIR motorok (kondenzátor indítás / indukciós futás)

Ez a fajta Kipufogóventilátor AC motor nagy kapacitású kondenzátort csatlakoztat indításkor a nagy indítónyomaték elérése érdekében, majd egy kapcsolón keresztül leválasztja a kondenzátort, ha már működik.

Jellemzők: Nagy indítónyomaték, amely képes meghajtani a nehéz ventilátorlapátokat vagy leküzdeni a nagy csőellenállást.
Alkalmazások: Elsősorban ipari nagy térfogatú elszívó ventilátorokban vagy nagyüzemi szellőztető berendezésekben használják.

Különböző kipufogóventilátor-váltóáramú motortípusok teljesítményparamétereinek összehasonlítása

Mutató	Árnyékolt pole motor	PSC motor	CSIR motor
Hatékonyság	15% - 30% (alsó)	50% - 70% (közepes-magas)	40% - 60% (közepes)
Indító nyomaték	Alacsony (könnyű rakományokhoz alkalmas)	Közepes	Magas (nagy terhekhez alkalmas)
Teljesítménytényező	Lejjebb	Közel 1.0 (Kiváló)	Lejjebb
Zajszint	Mérsékelt	Rendkívül alacsony (sima forgás)	Mérsékelt (Switching sound)
Gyártási komplexitás	Minimális	Közepes (Requires external capacitor)	Magas (Indítóeszközt tartalmaz)
Közös teljesítménytartomány	1W-50W	20W-500W	100W-1500W
Sebességszabályozási képesség	Gyenge (általában rögzített sebesség)	Jó (feszültségen keresztül / több tekercselésen keresztül)	Szegény

Kiválasztási ajánlások

Ha a projekted prioritást ad rendkívüli költséghatékonyság és alacsony a légáramlási igénye, a Árnyékolt pólusú kipufogóventilátor AC motor a preferált választás.
Ha arra koncentrálsz hosszú távú villamosenergia-költségek és csendes teljesítmény , a PSC kipufogóventilátor AC motor a nagy teljesítményű megoldás, amelyet a globális gyártók kedvelnek.
Nagy ipari kipufogórendszerekhez, amelyekre szükség van leküzdeni a nagy távolságú légcsatorna nyomást , a CSIR kipufogóventilátor AC motor nagy indítónyomatékkal ajánlott.

A kipufogóventilátor AC motor belső felépítése és működési elve

Egy belső felépítésének megértése Kipufogóventilátor AC motor segít megérteni, hogyan tartja fenn a magas hatékonyságot intenzív munkakörülmények között. A váltakozó áramú motorok elsősorban Faraday elektromágneses indukciós törvénye alapján működnek.

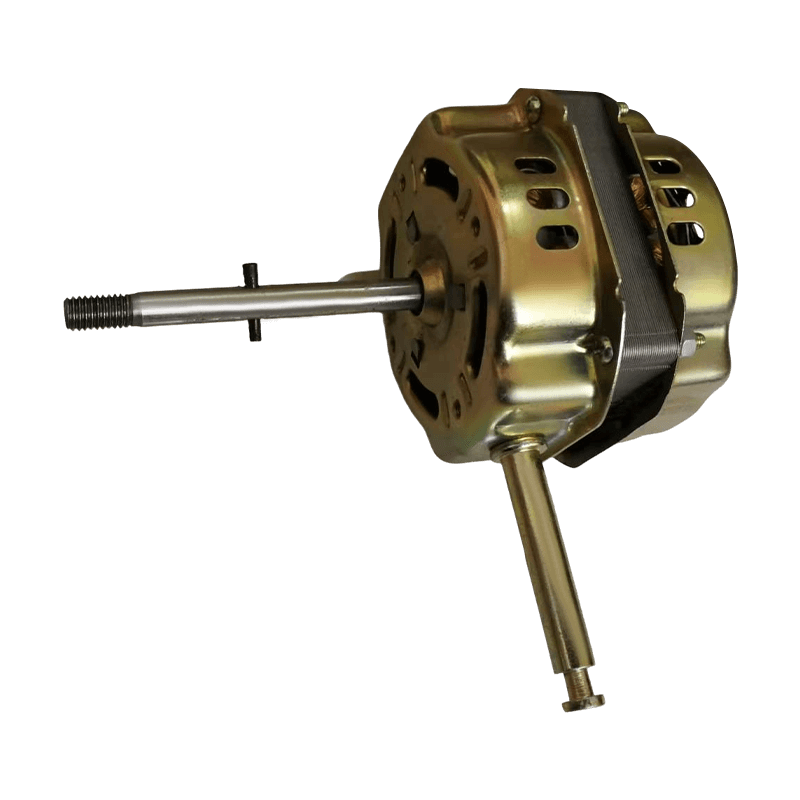

Az alapvető összetevők elemzése

Állórész: A motor álló része, amely rétegelt szilikon acéllemezekből és szigetelt rézhuzal tekercsekből áll. Forgó mágneses mezőt hoz létre, ha váltakozó áramot használnak.
Rotor: A forgó rész. Egy Kipufogóventilátor AC motor , általában "mókusketrec" rotort használnak. Indukált áramot hoz létre a forgási nyomaték létrehozásához.
Csapágyak: A rotort alátámasztó kulcselemek. Minőségük közvetlenül befolyásolja a súrlódási veszteséget és az élettartamot Kipufogóventilátor AC motor .
Végvédő pajzsok és ház: A belső alkatrészek rögzítésére és a hőelvezetés elősegítésére szolgál.

Működési elv rövid

Amikor a váltakozó áramú tápfeszültség belép az állórész tekercsébe Kipufogóventilátor AC motor , forgó mágneses tér jön létre. Az elektromágneses indukció szerint ez a mező áramot indukál a rotorrudakban. A forgórész árama kölcsönhatásba lép a mágneses mezővel, és elektromágneses erőt (Lorentz-erőt) hoz létre, és a rotort az állórész tér forgásának követésére tolja, ezáltal meghajtja a ventilátorlapátokat.

Legfontosabb alkatrész: hüvelyes csapágy és golyóscsapágy összehasonlítása

Műszaki specifikáció	Hüvelyes csapágy	Golyós csapágy
Működési elv	A tengely egy olajozott hüvelyben csúszik	A tengelyt gördülő acélgolyók támasztják alá
Tervezési élet	kb. 20 000 - 30 000 óra	kb. 50 000 - 80 000 óra
Súrlódási együttható	Magasabb (növekszik, ahogy az olaj megszárad)	Rendkívül alacsony és stabil
Tájékozódási korlátok	Általában vízszintesre korlátozódik	Támogatja a vízszintes, függőleges vagy bármilyen szöget
Működési zaj	Kezdetben nagyon csendes, később fokozódik	Folyamatosan alacsony zajszint
Hőmérsékletállóság	Mérsékelt; oil fails at high temps	Kiváló; alkalmas hőelvezetésre
Költséghatékonyság	Alacsony költség; fogyasztási cikkekre alkalmas	Magasabb költség; 24 órás ipari használatra alkalmas

A tekercselési anyag hatása a teljesítményre

Anyagi tulajdonság	Tiszta réz tekercselés	Alumínium/CCA tekercselés
Vezetőképesség	100% (normál)	kb. 60% - 70%
Hőállóság	Rendkívül magas; ellenáll a kiégésnek	Lejjebb; resistance increases rapidly with heat
Hatékonyság	Alacsony veszteség; magas energiahatékonyság	Nagy veszteség; a motor könnyen felmelegszik
Mechanikai szilárdság	Jó szívósság; rezgésálló	rideg; hajlamos a nyitott áramkör meghibásodására
Motor hangereje	Kisebb hangerő azonos teljesítmény mellett	Nagyobb térfogatot igényel a hőelvezetéshez

Hogyan válasszuk ki a megfelelő kipufogóventilátor váltóáramú motort rendszeréhez

A megfelelő kiválasztása Kipufogóventilátor AC motor többet foglal magában, mint a megfelelő erő; tudományos összehasonlítást igényel a szellőztetési igények, a telepítési környezet és a várható munkaciklusok alapján.

Alapparaméterek: teljesítmény és CFM

Az ereje egy Kipufogóventilátor AC motor Általában wattban (W) vagy lóerőben (LE) fejezik ki, és le kell győznie a ventilátorlapátok légellenállását.

CFM (köbláb per perc): A percenkénti elszívott levegő mennyiségét méri.
Statikus nyomás: Az az ellenállás, amelyet a motornak le kell győznie, amikor a levegőt csatornákon vagy szűrőkön keresztül nyomja.

Alkalmazás	Ajánlott teljesítmény tartomány	Tipikus RPM	Javasolt csapágytípus
Kis háztartási fürdőszoba	15W - 35W	1000-1500	Hüvelyes csapágy (gazdaságos)
Kereskedelmi konyhai páraelszívó	150W-400W	1500-2800	Kettős golyóscsapágy (tartós)
Gyári/raktári kipufogó	0,5 LE - 2 LE	800-1700	Nagy teherbírású golyóscsapágy (ipari)
Elektronikus hűtés	5W-20W	2500-3500	Hüvelyes vagy hidraulikus csapágy

Elektromos specifikáció egyeztetése

Paraméter	Leírás és hatás
Névleges feszültség	Meg kell egyeznie (pl. AC 110V vagy 220V). Magas feszültség égeti a tekercseket; alacsony feszültség nem indul el.
Frekvencia	50 Hz vagy 60 Hz. A nem illesztett frekvencia sebességeltérést (kb. 20%) és túlmelegedést okoz.
Szigetelési osztály	B osztály (130°C) szabványos; F osztály (155°C) magas hőmérsékletű ipari felhasználásra szolgál.
IP minősítés	IP44 fröccsenésállósághoz; IP55/IP66 por- és vízállósághoz ipari területeken.

Környezeti tényezők a kipufogóventilátor AC motorhoz

Környezeti hőmérséklet: A szabványos motorok -20°C és 40°C között működnek. A magas hőmérsékletű kipufogógázhoz magasabb névleges motorok szükségesek.
Páratartalom és korrózió: Vegyi üzemekben vagy tengerparti területeken válasszon korróziógátló bevonattal vagy alumínium házzal ellátott motorokat.
Üzemi ciklus:
- S1 (folyamatos): Alkalmas ipari szellőztetésre (24 órás üzem).
- S2 (rövid idejű): Alkalmas háztartási fürdőszobákhoz vagy időszakos használatra.

5. Telepítési és bekötési útmutató kipufogóventilátor AC motorhoz

A megfelelő telepítés biztosítja a biztonságot és a hatékonyságot. Mindig győződjön meg arról, hogy az áramellátás teljesen ki van kapcsolva, mielőtt hozzáfogna Kipufogóventilátor AC motor .

Mag kábelezési alkatrészek

Futtassa a kondenzátort: A PSC motorokban fáziseltolást hoz létre a forgás elindításához és fenntartásához.
Termikus túlterhelés védő: A beépített hőkapcsolók automatikusan lekapcsolják az áramellátást, ha a motor túllépi a hőmérsékleti határértékeket.
Földi terminál: A fémházas motorokat megbízhatóan földelni kell az elektromos szivárgás elkerülése érdekében.

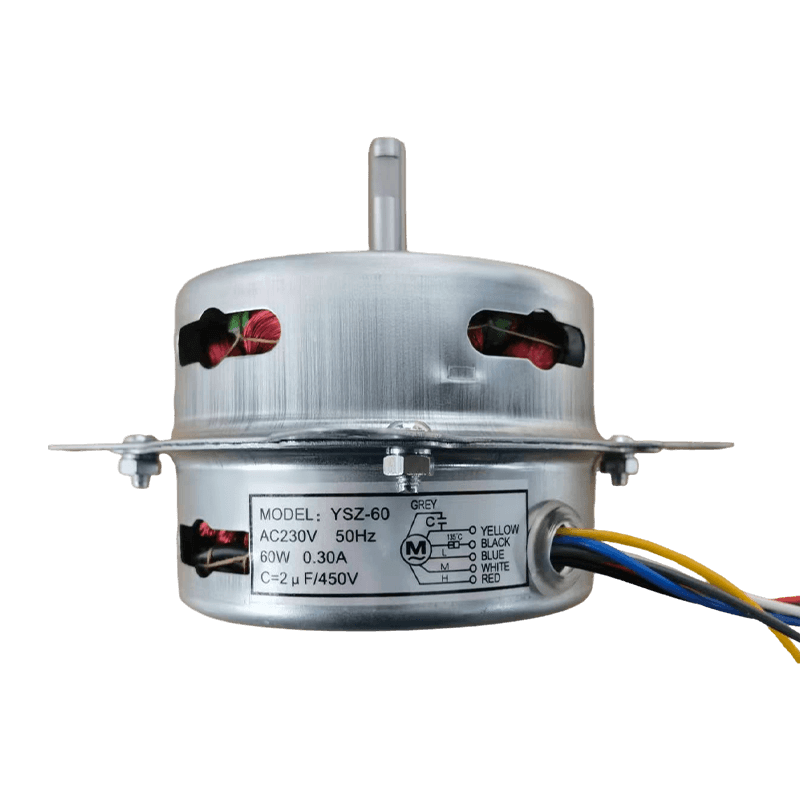

Bekötési összehasonlítás: egysebességes vs. többsebességes

Bekötés típusa	Kábelszám	Jellemzők	Alkalmazás
Egyetlen sebesség	3 vezeték (L, N, G)	legegyszerűbb; teljes sebességgel fut.	Alapvető ipari vagy fürdőszobai ventilátorok.
Multi-Speed	4 vezeték	Változtatja a sebességet a tekercscsapokkal.	Páraelszívók; irodai szellőztetés.
Megfordítható	4-5 vezeték	Fáziscserével irányt változtat.	Ablakventilátorok szívó/kipufogó üzemmóddal.

Telepítési óvintézkedések és fizikai paraméterek

Telepítési fókusz	Műszaki követelmény	Lehetséges következmény
Igazítás	Eltérés < 0,05 mm	Rezgés, csapágyhiba, nagy zaj.
Szög	Függőleges vagy vízszintes (egyezik a csapágyakkal)	Függőleges felszerelés esetén a karmantyús csapágyak gyorsan meghibásodnak.
Meghúzási nyomaték	Használjon nyomatékkulcsot a csavar specifikációi szerint	A laza részek elmozdulást okoznak; a túlfeszített repedések végpajzsok.
Hűtőtér	Tiszta levegő beömlőnyílás a motor hátulján	Szegény ventilation leads to rapid temperature rise.

A vezetékek általános színmeghatározásai (nemzetközi referencia)

Fekete: Hot/Live
Fehér: Semleges
Zöld/sárga-zöld: Föld
Barna/lila: Általában kondenzátor csatlakozásokhoz

Karbantartási tippek a kipufogóventilátor AC motor élettartamának meghosszabbításához

A rendszeres karbantartás jelentősen csökkenti a meghibásodási arányt Kipufogóventilátor AC motor .

Karbantartási ellenőrzőlista

Portisztítás: A por az elsődleges gyilkos egy Kipufogóventilátor AC motor . Megakadályozza a hőcserét és tönkreteszi a rotor egyensúlyát.
Csapágykenés: Nem tömített motorok esetén 6-12 havonta alkalmazzon 1-2 csepp könnyű olajat.
Kondenzátor tesztelése: A kondenzátorok gyakran meghibásodnak a motor előtt. Ha a motor zúg, de nem indul, ellenőrizze a kondenzátort.

Hibaelhárítási táblázat

Probléma	Lehetséges ok	Megoldás
A motor nem indul, nincs hang	Nincs áram vagy belső hőbiztosíték kiégett	Ellenőrizze az áramkört; cserélje ki a motort, ha a biztosíték nem állítható vissza.
A motor zúg, de nem forog	Meghibásodott kondenzátor vagy elakadt lapátok	Cserélje ki a kondenzátort; egyértelmű akadályok.
Túlzott zaj	Kopott csapágyak vagy kiegyensúlyozatlan kések	Cserélje ki a csapágyakat; húzza meg vagy cserélje ki a késeket.
A motor lassú és túlmelegszik	Rövidre zárt tekercsek vagy alacsony feszültség	Mérje meg a feszültséget; cserélje ki a motort, ha a feszültség normális.

GYIK

K: Működhet a kipufogóventilátor AC motorom éjjel-nappal?
V: Ez a munkaciklustól függ. Motorok névleges S1 folyamatos használatra tervezték, míg a háztartási motorokat szakaszosan kell használni a felmelegedés elkerülése érdekében.
K: Miért csökkent a légáramlás a motor cseréje után?
V: Ellenőrizze, hogy a motor rendben van-e tolatás . A váltakozó áramú motor iránya az indító tekercselés fázisától függ; a helytelen bekötés miatt a ventilátor hátrafelé fújhatja a levegőt.
K: Mi a normál hőmérséklet-emelkedés egy kipufogóventilátor AC motornál?
V: A legtöbb motor 50°C és 70°C között működik. Amíg nem haladja meg a szigetelési osztályt (pl. 130°C a B osztálynál), ez általában normális.
K: Használhatok egyenáramú inverteres kapcsolót a váltakozó áramú motorom vezérlésére?
V: Nem. Szabvány Kipufogóventilátor AC motor egységek dedikált AC sebességszabályozót igényelnek. A rossz vezérlő használatakor a tekercsek sikoltozhatnak és gyorsan kiéghetnek.
